一、 系统概述
     1、意义
      利用多年在自控领域的宝贵经验，开发了“远传无线自动监控系统”。该系统的使用，使城市供水调度的统     一管理，统一调度跃上了一个新的台阶。“远传无线自动监控系统”。更适合于分散的、远距离的无人职守的城市压力检测的管理。城市供水调度需要对各个自来水厂进行管理，包括自来水公司控制中心、水厂分控中心、管网加压站和水源监控站等。
      各水源监测点的数据采集终端可自动采集管道压力实时数据与，信息传输到自来水公司的监控中心，监控中心通过对回传的数据进行分析，能在最短的时间内发现问题和解决问题，恢复供水，提高了整体的服务水平，从而实现了城市供水的信息化、现代化的管理。
      在城市供水调度监控系统中，由于各管网监控点分布范围广、数量多、距离远，个别点还地处偏僻，因此架设光缆、铺设电缆难度大、费用高，向电信部门租用专用电话线又要申请很多电话线，而且有些监控点线路难以到达，况且采用电话线路时需要等待漫长的电话拨号过程，速度慢，运营成本较高，总之监控系统采用有线通信方式建设周期长、工作难度大、运行费用高，不便于大规模使用；与之相比，无线（GPRS）通信方式则显得非常灵活，它具有投资较少、建设周期短、扩容方便、运行维护简单、性价比高等优点。
      2、系统组成
      整个系统由压力变送器，GPRS终端、移动GPRS基站、网关、IP、internet、路由器、服务器、接收软件和管理软件组成。

      3、系统特点
      系统将压力信号送致多路FMTDL-A系列智能监终端，再通过GPRS网络和Internet及软件平台给水资源管理部门提供及时准确的实时数据,报表，图形，该系统安装方便，施工周期短，技术含量高，是目前最理想的监控手段。该系统的关键设备之一多路FMTDL-A系列智能监测终端的输入信号可以是RS485/232、4~20mA、1~5V、0~10V、脉冲量，开关量，等多种标准信号；输出：控制开关量。FMTDL-A系列智能监测终端可以与任何原有的测量变送器配套，如果原来有测量仪表，并有标准信号输出，无需再配备仪表，节约投资。

二、系统组成
    1、FMTDL系列GPRS无线智能终端
     FMTDL系列无线监测终端是致力于工、农业无线数据传领域的全新产品。FMTDL基于最新的GPRS数字移动通讯网络，克服了传统无线采集系统通讯距离短、性能不稳定的缺点，真正实现无缝覆盖，并且没有距离限制，实现全国漫游，且按流量计费，极大降低了服务成本。远程抄表系统与管理者的其它管理系统完美结合，形成完整的信息管理系统。避免用户的重复投资，降低成本。


      1、FMTDL多路混合信号输入输出GPRS远程无线监控和信息发布终端功能特点：
          1．1、多供电方式分类
                  A：电池供电方式（单路）
                  B：市电AC220V和24DC供电方式（多路）
          1．2、单路输入
                  一路脉冲量输入，具有累计功能
          1．3、多路模拟输入
                 单路缓变流量输入
                 多路流量计数输入
                 多路报警输入
                 远程关联控制输出
                 远程报警输出
                 多路PWM脉宽调制输出
                 多路调相输出
                 多路调频输出
                 支持多路编码输出，接入CRT支持信息发布
                 实时在线
                 支持登录Internet颁布远程召数和GSM随机召数功能，
                 定时数据发送，
                 输入输出可配置，
                 可选配备用电池和充电电路。
         1．4、输入输出
                 A：标准输入形式
                     模拟  输入：七路模拟量输入
                     脉冲  输入：三路
                     开关量输入：三路
                     可直接接入现场仪表的变送输出
                B：输出形式
                     控制开关量输出：两路继电器输出(常开或常闭)
                C：辅助输入输出
                      可配置8路开关量辅助输入（可再配置为脉冲计数输入）和8路辅助开关量控制OCL输出（可选配8路继电器输出扩展板）
                D：关联运算控制输出
                     各输入可通过相关运算（或直接运算）去控制任一输出
                E：多功能编码输出
                     广泛用于无线信息发布，编码口扩展后直接接入CRT发布信息
       1．5、通讯接口
                通用RS232和RS485通讯接口，支持多种标准。

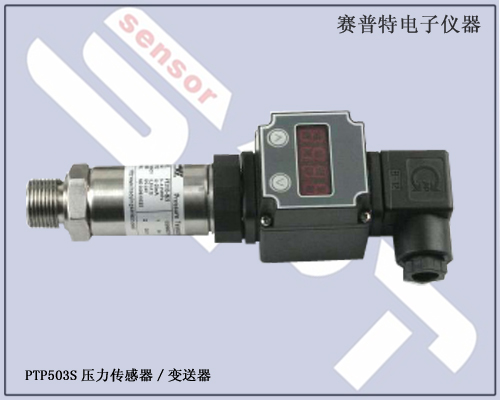

    2、压力变送器PTP503S
       PTP503-S采用全不锈钢封焊结构，具有良好的防潮能力及优异的介质兼容性,LCD现场压力显示表,广泛用于工业控制、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆制动、楼宇供水等压力的测量与控制。


       量      程：0～1.6MPa
       综合精度： 0.25%FS
       输     出 ： 4～20mA
       3位半显示窗口，显示单位“MPa”
       工作温度：-20～85℃
       供电电压： 24VDC(9～36VDC)
       长期稳定性：0.2%FS/年
       负载阻抗：电流型最大800Ω 电压型50KΩ以上
       绝缘电阻：大于2000MΩ  100VDC
       振动影响：对于20HZ-1KHZ的机械振动，输出变化小于0.1%FS
       密封等级：IP65
       螺纹连接：通用M20×1.5,其它螺纹可依客户要求设计
三、系统软件
    1、设计目标：主站管理系统分布式处理结构，建设管理系统，可实现与原有业务系统的集成。在设计中体现了全面、灵活、安全、可靠、扩展、高效的原则及理念。本设计充分考虑了以下特点：
    2、全面性：该特点反映在系统的功能结构设计上，能实现较多的功能。
    3、开放性： 主机的接口上有较强的灵活性和扩展性，应用系统可兼容其它的计费系统和MIS系统。同时，接口是开放式的，用户可以根据自己的需要增、删改和定制交易。
    4、安全性：公用事业部门的大量数据涉及到广大用户的利益以及公用事业部门本身的经济效益，因此本系统在数据管理和操作的安全性方面采取了一系列的措施，最主要的就是在体系结构上的考虑，数据库技术上的考虑，以及用户有操作权限的严格管理。
　　5、可靠性：产品的可靠首先取决于软件的设计与开发质量，此外，设备的配置，数据库的选择，备份、恢复等各项措施的完善都有效的保证了系统的可靠性。
　　6、扩展性：本系统设计注重规范，注重信息编码标准化，此外，基于整体规范下的设计，使得系统本身的发展和提高，与生产技术系统的集成，支持营销和管理方式的变化，支持多种收费方式甚至于电子商务手段使用都打下了基础。
    7、系统主要功能
         系统功能主要由资料录入、数据采集、系统维护、数据查询、 图表分析、故障监控、异常分析、报表生成、 设备控制、电源监控几个部分组成。
    8、资料录入
         资料录入主要进行用户、表信息录入、 智能终端资料录入。
    9、数据采集
         流量的数据采集通过GPRS终端定期向主站发送。
    10、系统维护
         系统维护主要进行事务日志年、月、日查询，系统通讯和定时操作的设置，系统操作员密码和权限的管理，数据安全备份维护。
    11、数据查询
         数据查询主要进行日用量日、月、年查询，月用量月、年查询，年用量年查询，冻结数据查询分析。具体的查询时间可由查询时间来调整确定。
    12、图表分析
         图表分析主要进行各用户日用量日棒图比较分析和单用户日用量月曲线分析，各用户月用量月棒图比较分析和单用户月用量年曲线分析，各用户年用量年棒图比较分析和单用户年用量曲线分析，付费率时段分析情况同上述一样。具体查询时由查询时间来调整确定。
    13、故障监控
         故障监控主要进行查询分析用户各种故障、智能终端故障和网络故障，有掉电、断电、设备故障等报警，更加有效的防范了人为干扰破坏因素，保护了政府的公用设施。
    14、报表生成
         报表生成主要是生成日、月、年用量报表和报表预览打印。
