HMI-220 嵌入式人机操作界面 |
一、产品特点: |
1、它的内部采用了高性能的,具备 ISP/IAP下载软件代码功能的微处理器,提供了64KB 程序空间 和 32KB 的带掉电保持的数据空间,也具备
|
了显示屏幕、键盘、蜂鸣器、指示灯、串行通迅接口、并行打印机接口等,总的来说,它就象一台缩小了的电脑,麻雀虽小,五脏俱全。
|
2、它设计成小型面板安装方式铝合金拉砂面版和线条,更显高档,铝合金外壳,结实美观,欧式接线端子,接线可靠,串并口采用标准的
|
D-SUB接口。防水薄膜键盘和大屏幕 LCD显示器,可让用户能更方便使用。
|
3、它具有可编程嵌入式 C 语言程序开发的特点,完备的硬件驱动函数库,使用户能快速、方便地,按需求设计出各种的应用。在内定的函数
|
库中,LCD显示包括了画点,画线,画园,画矩形等功能,也提供了背光、按键、蜂鸣器、通迅口、打印口等接口。
|
4、可作为PLC可编程逻辑控制器的人机界面控制器,它可绑定多种的通迅协议,接驳多种品牌的PLC。用户可设计和定义出多页图形操作画面。
|
5、它可作为终端操作介面使用,联接各种带有通迅接口的设备,实时监控设备各种运转参数,实时输入数据,与计算机组成联网监控等功能。
|
6、内主板配备 eRTU-M196 型嵌入式可编程控制器,具有12路I/O 接口。
|
............................................................................................................................ |
二、技术支持:
|
1、环境温度:0~50 ℃。环境湿度:35~85%RH(不结露)。
|
2、抗震:JIS C0911 标准 10~55HZ。0~55mm (最大 2G)3轴方向各小时。
|
3、抗冲击:JIS C0912 标准 10G 3轴方向各3次。
|
4、抗噪声干扰:用噪声仿真器产生电压为1000 Vp-p5 噪声脉冲宽为1 uSec。周期为30~100HZ 的噪声干扰下,ZDPCS-HMI工作正常。
|
5、耐压:AC 1500V 1 分钟,各端子与接地端之间。
|
6、绝缘电阻:DC 500V 兆欧表,5MΩ以上。
|
7、接地:第三种接地,不能接地时,也可浮空。
|
8、使用环境:禁止腐蚀性气体,严禁尘埃。
|
9、接地:第三种接地,不能接地时,也可浮空。
|
10、使用环境:禁止腐蚀性气体,严禁尘埃。
|
11、8 位CPU,32 K NVRAM,32~512KB FlashROM,带实时钟。
|
12、外形尺寸,铁外壳,铝合金面板140mm X 560mm X 42mm。
|
13、128x64点阵LCD字符显示器(带背光控制)。
|
14、20个功能按键。
|
15、使用电压为外接 AC/DC 9-12V。
|
16、1个兼容的SPP/EPP的 DB25 打印口。
|
17、1个三线制RS232接口(TXD,RXD,公共线为地GND)。或1个二线制 RS485接口(A+, B-)。
|
18、3只LED指示灯(1只电源灯,其它2 只为功能指示灯)。1只蜂鸣器。 |
............................................................................................................................. |
三、软件支持 Software Support |
1、主程序可在线更新(BIOS.FireWare)
|
2、可接驳ZDPCS系列PLC,三菱FX系列PLC 。
|
3、可作为终端操作介面使用 。
|
4、可编辑用户 PLC 程序 。
|
5、可编辑用户监控显示和进行键盘操控。
|
6、可定义多页用户图型画面。
|
7、可实时监控设备各种运转参数,并实时输入数据。 |
............................................................................................................................. |
四、应用领域 Application
|
适用于小型机电一体化设备控配套、如起重机、提升机、印刷机、石材加工、塑料机、制钉机、包装机、织袜机、织布机、印染机、供水设备 |
空压机、中央空调、风柜系统等,在工业、农业、楼宇自控系统得到广泛的应用。HMI-220 经过长期不断的测试与完善,以成功应用到现场并 |
已取得很好的效果。 |
............................................................................................................................. |
|

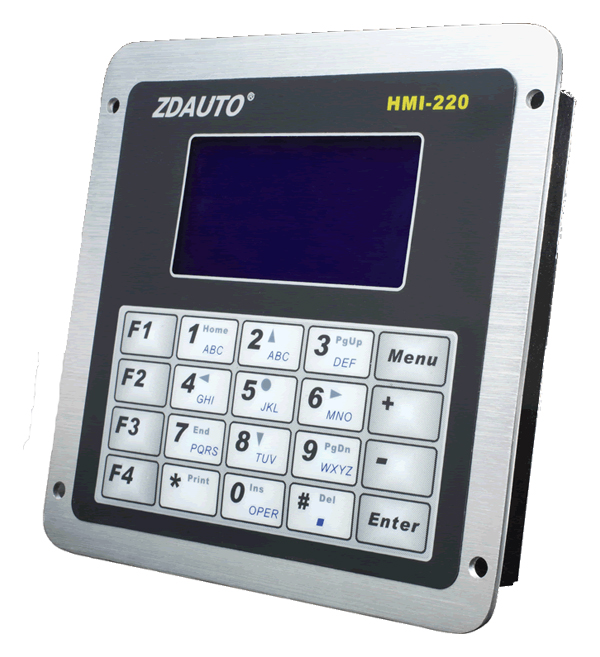

六、产品图片 |
|
