ePLC-M196 嵌入式可编程控制器
ePLC-M196 嵌入式可编程控制器
一、产品特点:
1、采用了高可靠的 SOM196工业级嵌入式核芯模块, I/O外围采用标准化的接口模块构成。

2、采用标准化积木式结构的底板模块,DIN导轨安装方式的塑料底壳,抗干扰的铝板外壳。接口标志清晰,规范。

3、作为主模块,它本身提供多达32点的各种信号接口,同时,可驱动多达 8 块扩展模块组合,使输入输出点数达到 288 点。所有I/O端口均
具有状态指示灯,使调试和监控一目了然。
4、可配置的I/O 点,可指定你所需的点数和接口信号类型,其中A/D多达8路,D/A多达3路和脉冲输入输出接口。I/O接口均可选配带光电隔离
的接口,具有高可靠性和高抗干扰性能。
5、两路通讯接口,可选配RS232, RS485等带有防雷保护的通讯接口。
6、交直流工作电压,宽电压范围:24V(+/-20%),内部高稳定电源供电。
7、内带固件升级软件,通过编程串口,用户可方便更新软件内核。
8、提供软件开发平台和多种软件功能应用接口,可软拼接成专用控制器。
9、兼容三菱标准的可编程控制器(PLC),可直接使用三菱的程序文件。
10、可绑定多种标准的通讯协议,与组态软件(SCADA)构成集散控制系统。
............................................................................................................................
二、技术支持:
1、工作电源:交直流供电,DC24V/AC18V(±15%),基本电流:<100mA
2、环境温度:-20~65℃. 环境湿度:5%~95%RH(不结露),禁止腐蚀性气体,严禁尘埃。
3、抗震:10~55HZ。0~55mm(最大2G)3轴方向各1小时。 抗冲击:10G 3轴方向各 3 次。
4、抗干扰:用噪声仿真器产生电压为1000 Vp-p5 噪声脉冲宽为1us,周期为30..100HZ 的噪声干扰下,ePLC工作正常。
5、耐压:AC 1500V 1 分钟,I/O外接端子与核芯板接地端之间。 绝缘电阻: DC 500V 兆欧表,5MΩ以上。
6、外形尺寸: 112 x 145 x 45 mm,上下方接线,横向扩展。
7、接地:第三种接地,不能接地时,也可浮空。
8、CPU 参数:16 位工业级CPU,16/20 MHz,64K/32K 掉电保持存储器。2KB用户数据区, 6KB用户程序,最大2048步。
9、实时钟:提供可选实时钟,可选电池保护(运行数)。
10、通讯接口: COM1:RS232(TTL)/RS485, COM2:RS232/RS485。
11、模拟量输入:最多 8 路,10位分辨,可选TC/V/mA/RTD/热电偶的模拟量(隔离、非隔离)输入,也可配置为开关量输入。
12、模拟量输出:最多 3 路,8位分辨,可选 V/mA的模拟量隔离输出,也可配置为开关量输出。
13、脉冲量输入:最多 4 路,0-5KHz,脉冲量(开关量)隔离输入。
14、脉冲量输出:最多 3 路,0-5KHz,脉冲量(开关量)隔离输出。
15、开关量输入:最多 16 路光隔开关量输入,兼并模拟量和脉冲量输入。
16、开关量输出:最多 16 路光隔开关量输出,兼并模拟量和脉冲量输出。
17、接线方式: 高可靠拔插式欧式接线端子,螺钉紧接型。
.............................................................................................................................
三、软件支持 Software Support
1、提供符合国际 IEC-61131-3 PLC标准的ControlStudio 开发平台,可直接使用多种 PLC 编程方法编制用户程序, 它也提供控件库和一系列
调试、编程工具软件集。
2、可在线升级的软件内核,已构造了多种兼容的可编程控制器。具有 2048 步用户程序,基本的逻辑运算指,数值运算指令,PID和模糊运算
指令,温度转换等多种专用的指令,程序和数据具备密码保护。
3、兼容三菱Fx系列可编程控制器,相同的元件和指令集,可直接使用三菱的梯型图编程软件和程序文件。
4、可绑定标准 Fx/Fx485/Modbus-ASCII/Modbus-RTU等通讯协议。可连接国内外各种 SCADA 组态软件,如iFix,Intouch,组态王等。
5、在标准PLC上,可提供 C语言开发接口,嵌入高级应用开发。可提供二次开发接口 SDK 函数库(DLL),给用户进行二次开发。
.............................................................................................................................
四、应用领域 Application
1、设备配套:液压物料提升机、电动提升机、曝光机、印刷机、切纸机、制袋机、中央空调自控、冷冻机控制、制钉机、压板机、数控冲床等
2、楼宇安防:楼宇中央空调自控系统、数字化温度检测、供水系统、消防设备监控、通风设备、安防监控、防盗系统、网络数字化控制等。
3、工业自控:板材自动切割系统、石材数控加工系统、邮件分拣自动控制系统、物流自动配货系统、组装生产线控制系统、自动检测线监控系
统、纺织印染系统、化纤纺织自动控制系统、输送线与自动包装系统、造纸生产线等。
4、行业应用:农业自动化行业、生物自动化行业、人造温室、科研实验室、教学实验、自来水供水、水库电站、水处理设备、制药机、药品生
产线、音乐喷泉控制、娱乐设备、灯光效果控制器等。
.............................................................................................................................

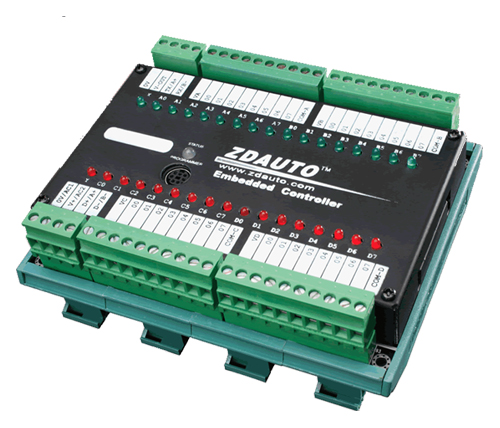

六、产品图片
